Vledder Aa peilbuizen viewer uitleg

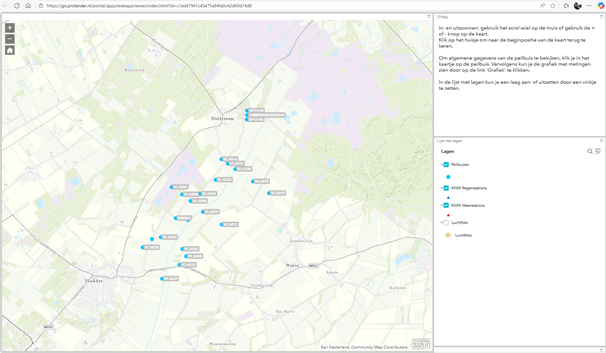

In de kaart ziet u een aantal ‘labels’ met daarop een nummer, bijvoorbeeld ‘VLA009’. Dit zijn de locaties van de peilbuizen. Als u op zo'n label klikt, verschijnen er gegevens over deze peilbuis in een klein nieuw venster. Hieronder ziet u hiervan een voorbeeld. Bovenaan in dit kleine venster ziet u de hoogte van deze plek zien (maaiveld). Deze wordt altijd weergegeven in meters ten opzichte van het Nieuw Amsterdams Peil (N.A.P.). In onderstaand voorbeeld is dat 4,19 meter boven N.A.P. Daaronder ziet u gegevens over de diepte van de peilbuis. In iedere peilbuis zit een filter. Deze filters zijn de feitelijke meetpunten: in het midden van de filter zit een meetsensor. De sensor meet het waterpeil op deze plek.
In gebieden waar in de bodem een laag keileem voorkomt, passen we soms twee filters toe: één boven de kleileem en één eronder. De tweede filter is nodig om nog beter te kunnen monitoren of er sprake is van omhoogkomend grondwater, ook wel kwel genoemd. Kwel is van belang voor een andere, meer diverse vegetatie.
Als voorbeeld ziet u hieronder het venster voor peilbuis VLA009. Dit is een peilbuis met twee filters.

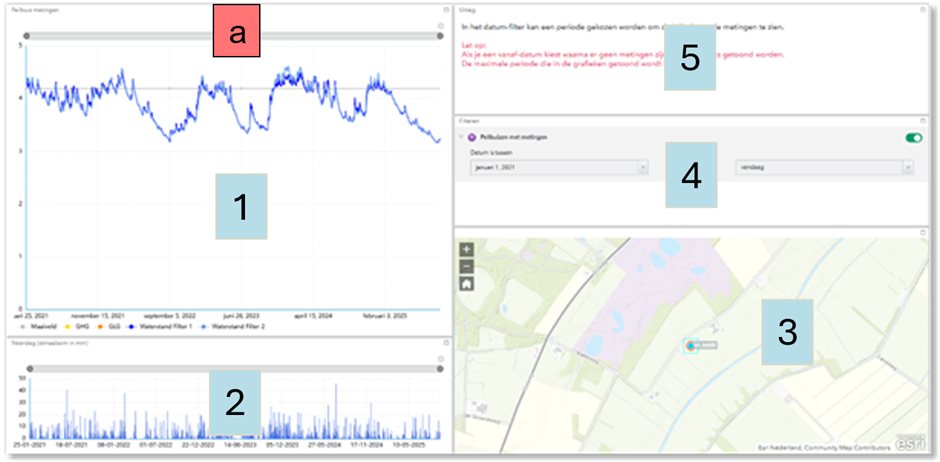

Onderaan het venster ziet u Grafiek staan. Als u hierop klikt, opent een nieuw venster met alle meetgegevens van peilbuis VLA009. Dat ziet er zo uit:
U ziet vijf deelvensters. Daarin vindt u de volgende informatie:
Venster 1

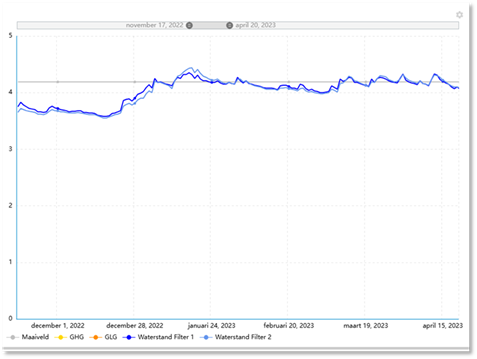

Hier staan de meetgegevens uit de twee peilbuizen VLA009. Van links naar rechts vindt u alle meetgegevens vanaf de start (januari 2021) tot aan de laatste keer dat de peilbuis is uitgelezen. Meetdata van alle peilbuizen wordt elk kwartaal uitgelezen en aan deze viewer toegevoegd. Met de schuifbalk bovenaan (a) kunt u de periode waarover u gegevens ziet, verkorten. Hiervoor houdt u uw muis op één van de bolletjes aan weerszijden en schuift deze naar de gewenste datum. Hieronder vindt u een voorbeeld van hoe dat eruitziet.

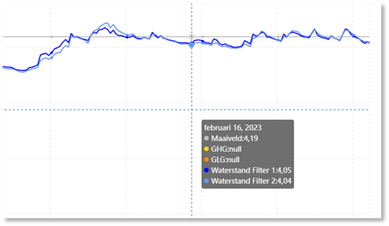

Wanneer u met uw muis door het venster beweegt, verschijnen er stippellijnen die precies de gegevens weergeven van het punt waar u dan met de muis staat. Hieronder ziet u hiervan een voorbeeld:
Venster 2

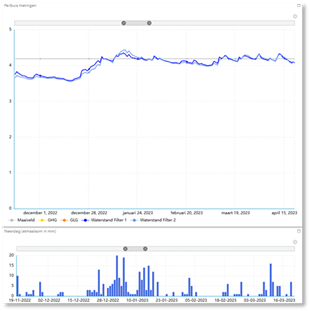

In venster 2 ziet u de neerslag in millimeters per etmaal van de volledige periode dat de peilbuizen actief zijn. Zo kunt u de hoeveelheid neerslag die gedurende een bepaalde periode is gevallen vergelijken met de grondwaterstanden over diezelfde periode. Hieronder ziet u een uitsnede van venster 1 en 2, waarbij de relatie tussen neerslag en grondwaterstand goed is te zien.
Venster 3
In venster 3 ziet u een kaart van het gebied. Hierin staat het label van de gekozen peilbuis waarvan u de gegevens in scherm 1 en 2 ziet.
Venster 4

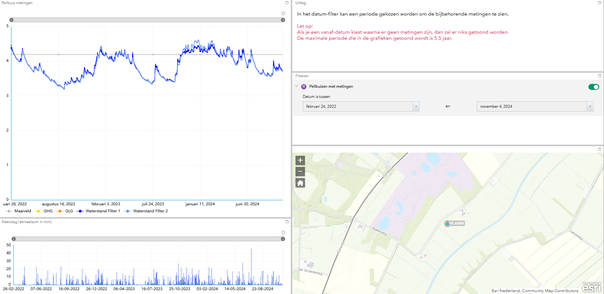

In dit venster kunt u een datum invullen om gegevens van de gekozen peilbuis te raadplegen. U kunt een specifieke dag kiezen, maar ook een periode van bijvoorbeeld twee weken. Eigenlijk doet dit hetzelfde als de schuifbalken boven venster 1 en 2, maar als u in venster 4 een specifieke datum opgeeft, ziet u in zowel venster 1 als venster 2 de gegevens van de gevraagde periode. Zo kunt u peilbuismetingen en neerslag exact over elkaar heen leggen, zoals hieronder weergegeven. Hier ziet u de data van peilbuis VLA009 tussen 26 februari 2022 en 4 november 2024:
Venster 5
Dit is een venster met aanvullende informatie.
